BMW5er Reparaturanleitung :: Ausbau motor m20

BMW5er Reparaturanleitung / Der motor / Zylinderkopfdeckel aus-und einbauen / Ausbau motor m20

BMW5 Reparaturanleitung. Ausbau motor m20

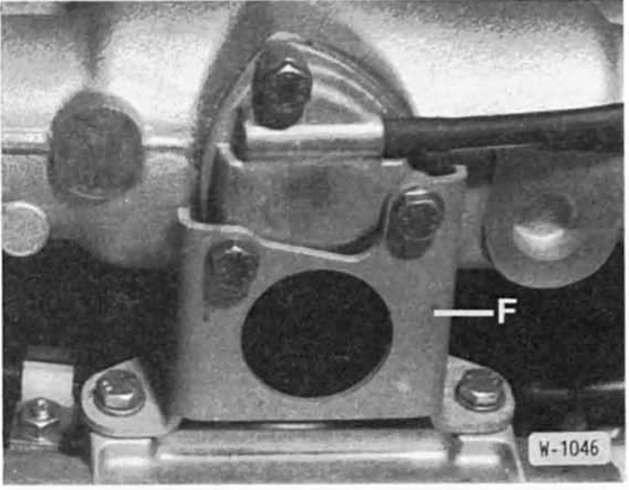

  • Stützblech-f-abschrauben.

BMW5 Reparaturanleitung. Ausbau motor m20


  • Entlüftungsschlauch - pfeil- abziehen.

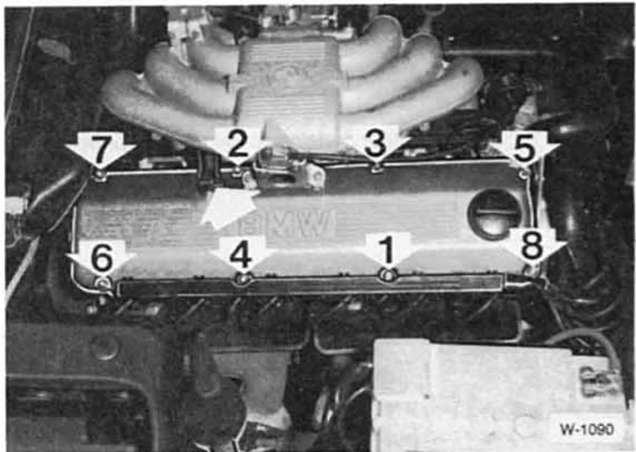

  • 8 Muttern und schrauben herausdrehen und zylinderkopfdeckel abnehmen.

Einbau

  • Dichtung für zylinderkopfdeckel auf beschädigungen prüfen, gegebenenfalls ersetzen.
  •  Zylinderkopfdeckel auf zylinderkopf setzen und ganz leicht anschrauben, dabei zündkabelleiste mit anschrauben.
  •  Muttern in der reihenfolge von 1 bis 8 mit 9 nm anschrauben.
  •  Motor warmfahren und zylinderkopfdeckel auf dichtheit prüfen.
