  • Batterie-massekabel ( - ) abklemmen.

BMW5 Reparaturanleitung. Mittelkonsole/abdeckung unter armaturentafel aus- und einbauen

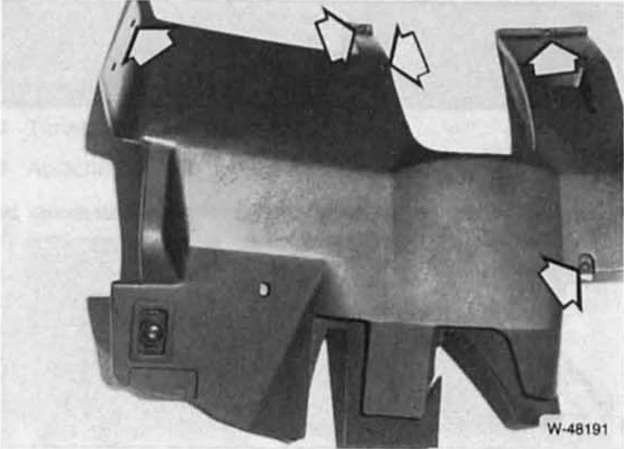

  • Linke untere abdeckung ausbauen, dazu schrauben - p f e i l e - herausdrehen.

BMW5 Reparaturanleitung. Mittelkonsole/abdeckung unter armaturentafel aus- und einbauen


  • 6-Zylinder-modelle: unterdruckschlauch und stecker vom heizungs-temperaturfühler an der rückseite abziehen, verkleidung abnehmen.

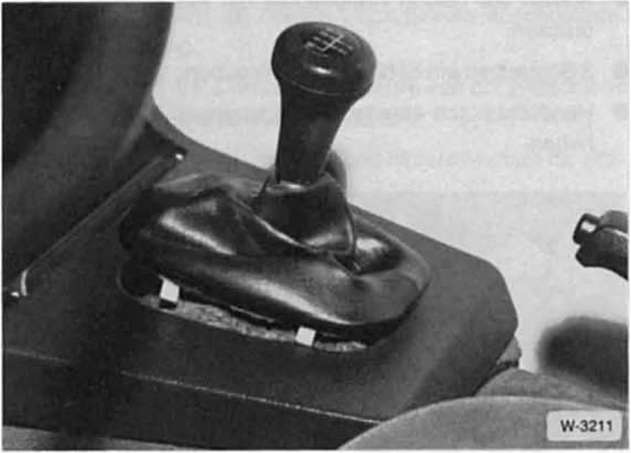

  •  Schaltknopf nach oben kräftig vom schalthebel abziehen.

BMW5 Reparaturanleitung. Mittelkonsole/abdeckung unter armaturentafel aus- und einbauen


  • Kunstlederbalg abziehen und dämmfilz herausnehmen.

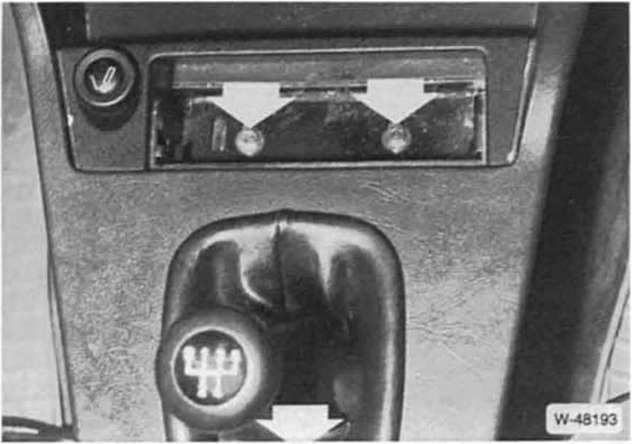

  •  Bei fahrzeugen mit elektrischem fensterheber: schalter aus der konsole von unten herausdrücken, stecker hinten am schalter abziehen.
  •  Bei automatikfahrzeugen: abdeckung für schalthebel abziehen. 3 Darunterliegende schrauben lösen, verkleidung herausnehmen.

BMW5 Reparaturanleitung. Mittelkonsole/abdeckung unter armaturentafel aus- und einbauen

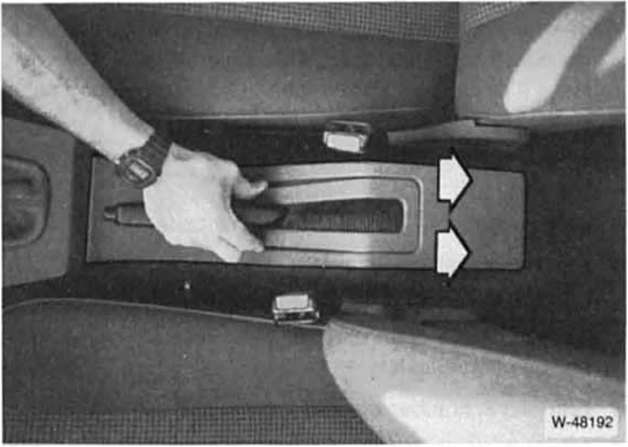

  • Ist eine handbremskonsole eingebaut, abdeckburste für handbremshebel unten zusammendrücken und nach oben abziehen.
  •  2 Abdeckungen - pfeile- aushebeln und darunterliegende schrauben abschrauben. Konsole nach hinten schieben und abnehmen.

BMW5 Reparaturanleitung. Mittelkonsole/abdeckung unter armaturentafel aus- und einbauen


BMW5 Reparaturanleitung. Mittelkonsole/abdeckung unter armaturentafel aus- und einbauen


  • Handschuhfach öffnen und schrauben - p f e i l e - links und rechts abschrauben.
  •  Bei klimaanlage: 2 schrauben links und rechts neben der klima-bedienungseinheit an der konsole lösen.

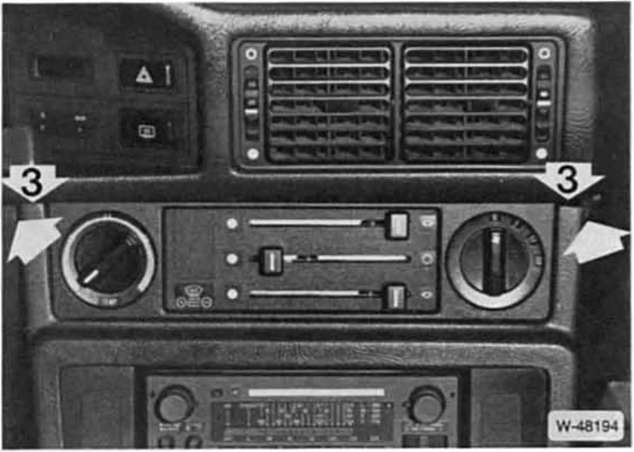

  •  Konsole nach hinten ziehen und schrauben an der oberseite an stelle - 3 - links und rechts lösen. Heizungs- bedieneinheit nach oben abnehmen.
  •  Radiosteckverbindungen trennen und konsole abnehmen.
