BMW5er Reparaturanleitung / Die zündanlage / Unterbrecherkontakt ersetzen / Ausbau

  • Batterie-massekabel ( - ) abklemmen.

BMW5 Reparaturanleitung. Unterbrecherkontakt ersetzen

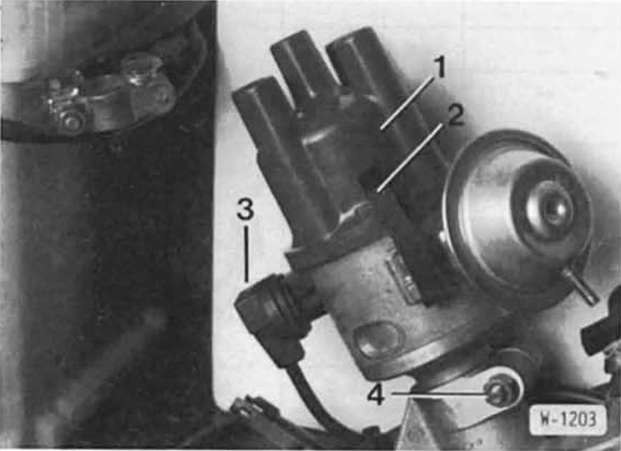

  • Verteilerkappe abnehmen und zur seite legen. Dazu 2 haltebügel - 2 - an der verteilerkappe mit einem schraubendreher nach außen hebeln.
  •  Verteilerläufer mit der hand nach oben von der verteilerwelle abziehen.
  •  Staubschutzkappe von der verleilemelle abnehmen.

BMW5 Reparaturanleitung. Unterbrecherkontakt ersetzen

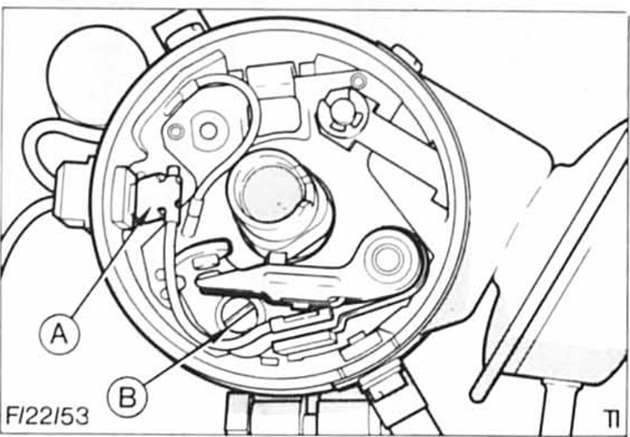

  • Niederspannungskabel - a - abziehen.
  •  Befestigungsschraube - b - herausdrehen und kontakte abnehmen.

Achtung: die schraube - b - darf nicht in den verteiler fallen, sonst muß der zündverteiler ausgebaut werden.
