BMW5er Reparaturanleitung / Die heizung / Bowdenzug für heizung aus- und einbauen / Ausbau

  • Batterie-massekabel ( - ) abklemmen.
  •  Verkleidung unter der armaturentafel links abnehmen und mittelkonsole ausbauen.
  •  Handschuhfach und darunterliegende abdeckung ausbauen.

BMW5 Reparaturanleitung. Bowdenzug für heizung aus- und einbauen

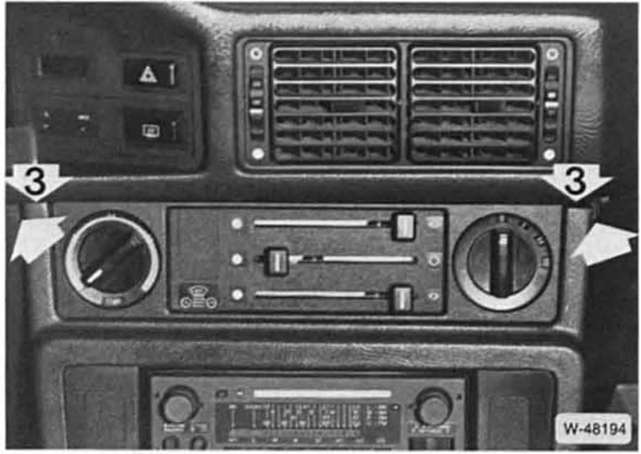

  • 2 Schrauben an stelle - 3 - oben an der bedientafel herausdrehen und bedientafel nach oben herausnehmen.

BMW5 Reparaturanleitung. Bowdenzug für heizung aus- und einbauen

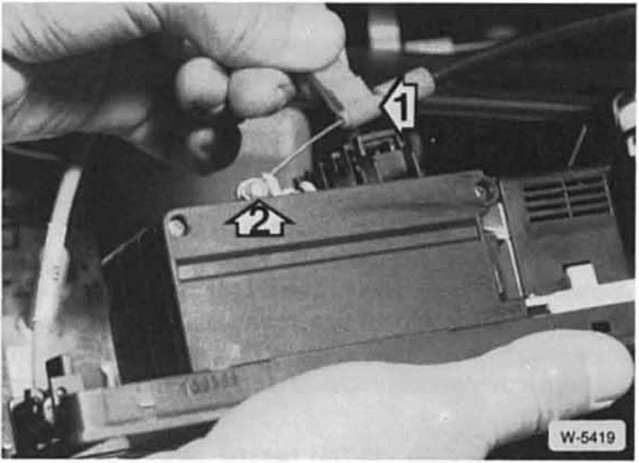

  • Halteklammer - 1 - abdrücken und bowdenzug - 2 - am schieberegler aushängen. Mit den anderen bowdenzügen in gleicher weise verfahren.

BMW5 Reparaturanleitung. Bowdenzug für heizung aus- und einbauen

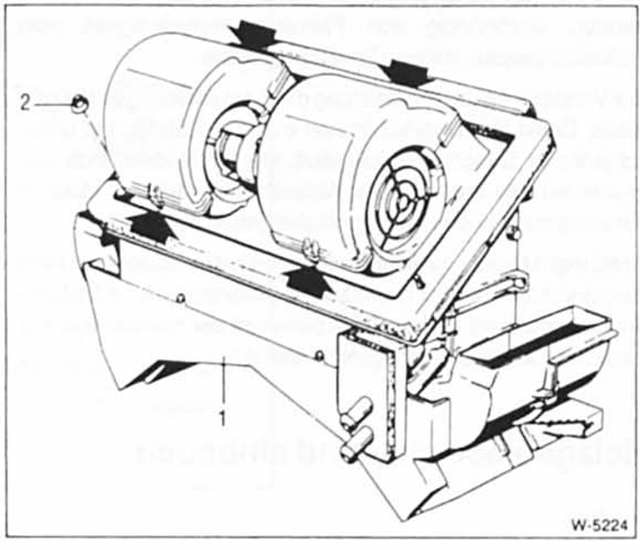

  • Soll einer der beiden bowdenzüge für fußraumbelüftung beziehungsweise für scheibenbelüftung ersetzt werden: komplettes heizgerät ausbauen. Dazu abschlußwand im motorraum abbauen, siehe unter "heizgebläse ausbauen ". Muttern - 2 - lösen und heizgerät in den innenraum ablassen. Zuvor beide kühlmittelschläuche abbauen und mit geeignetem stopfen verschließen. Unteren deckel vom heizungsgehäuse-unterteil abschrauben.

BMW5 Reparaturanleitung. Bowdenzug für heizung aus- und einbauen

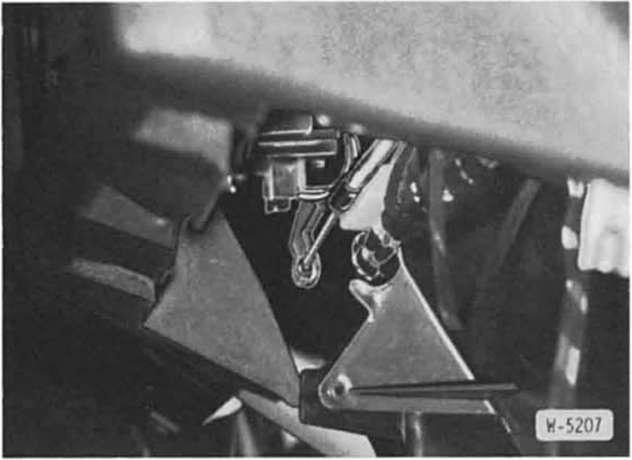

  • Halteklammer am widerlager im bereich der betreffenden luftklappe abdrücken und bowdenzug aus dem luftklappenhebel aushängen.
  •  Seilzug herausnehmen, dabei verlegung des zuges beachten.
