BMW5 Reparaturanleitung. Türverkleidung aus-und einbauen

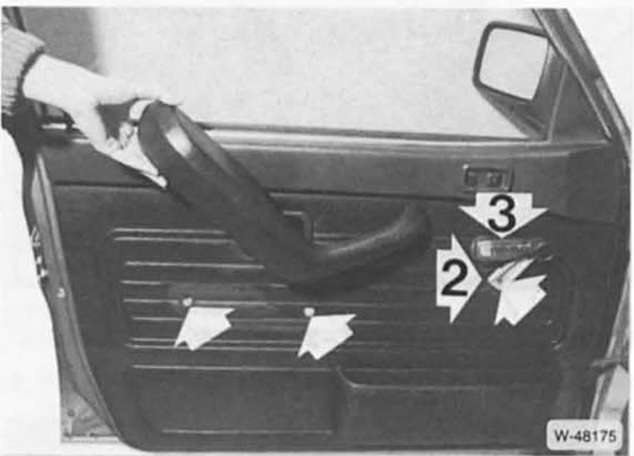

  • Bei mechanischer fensterbetätigung: abdeckung - 3 - von fensterkurbel mit breitem schraubendreher abhebein und die darunterliegende schraube herausdrehen. Fensterkurbel mit rosette - 2 - abnehmen.
  •  Schrauben -pfeile- für armstütze herausschrauben.

    Armstütze wie in der abbildung gezeigt ca. 45 Nach oben ziehen und aus der oberen halterung aushängen.

BMW5 Reparaturanleitung. Türverkleidung aus-und einbauen

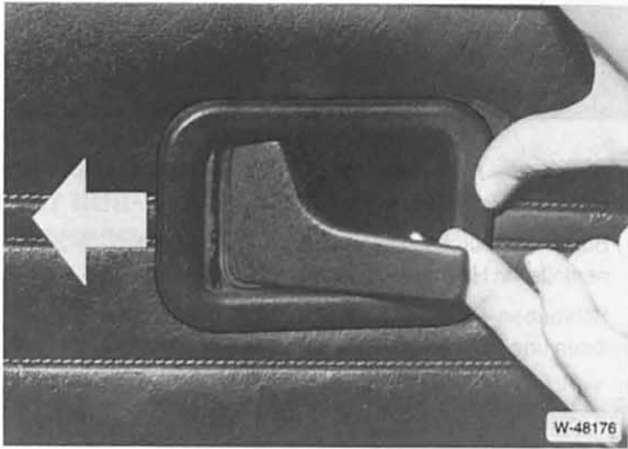

  • Türöffnergriff etwas aufziehen, abdeckung in pfeilrichtung nach hinten drücken und abnehmen.

BMW5 Reparaturanleitung. Türverkleidung aus-und einbauen

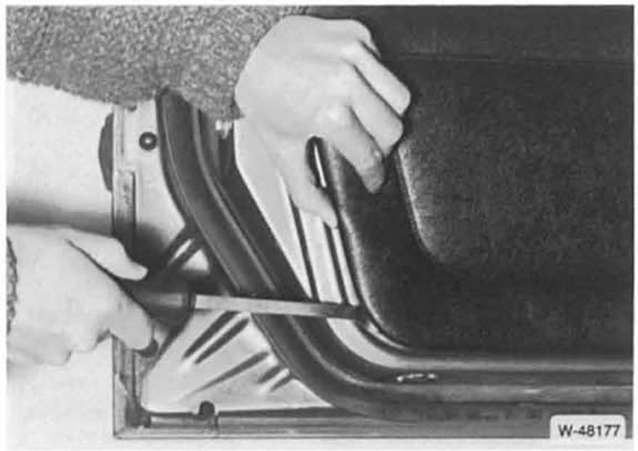

  • Untere türinnenverkleidung im bereich der klammern von der tür abziehen und nach unten herausnehmen. Zum leichteren abdrücken der verkleidung gibt es ein sonderwerkzeug von hazet.
  •  Feder für fensterkurbel an der kurbelachse abnehmen, einbaulage beachten.

BMW5 Reparaturanleitung. Türverkleidung aus-und einbauen

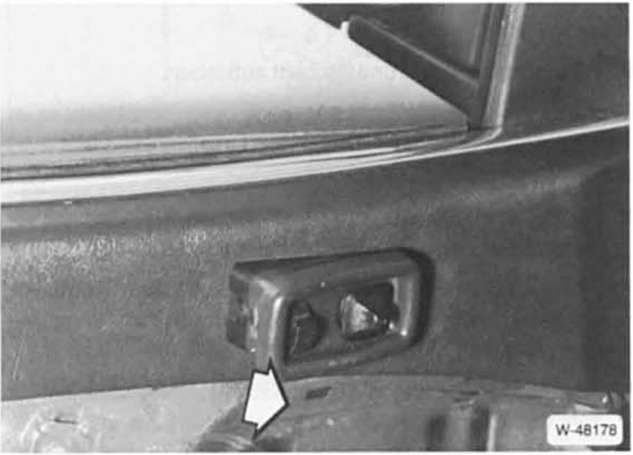

  • Schalter für spiegelverstellung an der hinterkante anheben und nach hinten herausziehen. Stecker abziehen.

BMW5 Reparaturanleitung. Türverkleidung aus-und einbauen

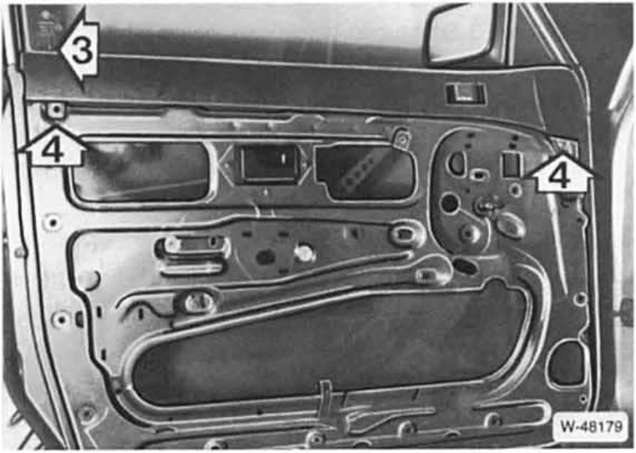

  • Verriegelungsknopf - 3 - abschrauben. Schrauben - 4 - lösen.
  •  Obere türverkleidung abziehen. Schaumstoff-unterlage abnehmen.

BMW5 Reparaturanleitung. Türverkleidung aus-und einbauen


  • Falls erforderlich, folie vom türausschnitt vorsichtig abziehen.
