BMW5er Reparaturanleitung :: Ausbau

  • Achswelle ausbauen.

BMW5 Reparaturanleitung. Faltenbalg für achswelle ersetzen

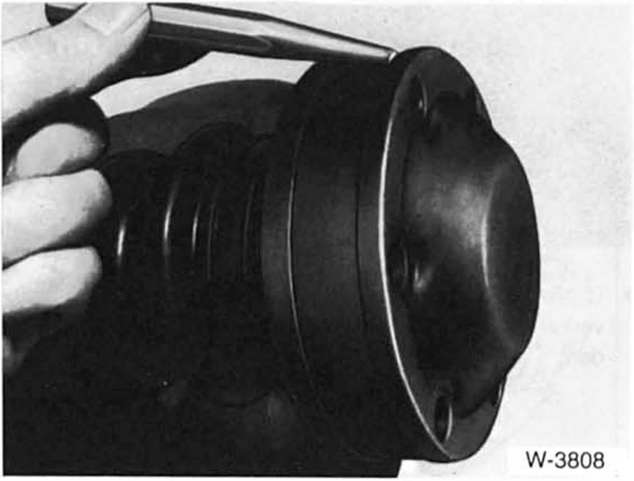

  • Dichtdeckel abdrücken.

BMW5 Reparaturanleitung. Faltenbalg für achswelle ersetzen

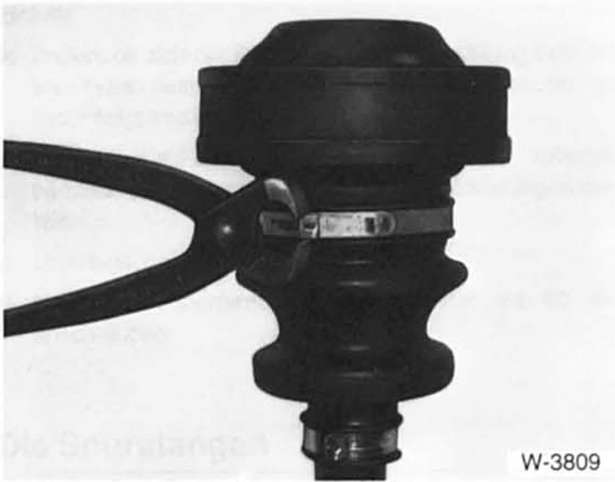

  • Spannbänder für faltenbalg mit seitenschneider aufschneiden.
  •  Sicherungsring mit geeigneter zange abnehmen.
  •  Kappe mit faltenbalg abdrücken.
  •  Achswelle aus dem gleichlaufgelenk herauspressen.

    Dabei muß die kugelnabe auf der gegendruckplatte aufliegen.

  •  Gelenk auf verschmutzung oder beschädigung prüfen, gegebenenfalls ersetzen. Gelenk möglichst nicht zerlegen.
  •  Verschmutztes gelenk reinigen, dazu muß das gelenk zerlegt werden.
  •  Stellung von kugelnabe. Kugelkäfig und gelenkstück zueinander an der stirnseite markieren.
  •  Äußeren faltenbalg (radseite) über die achswelle abziehen.
  •  Inneren faltenbalg (getriebeseite) über die profilwelle abziehen.
