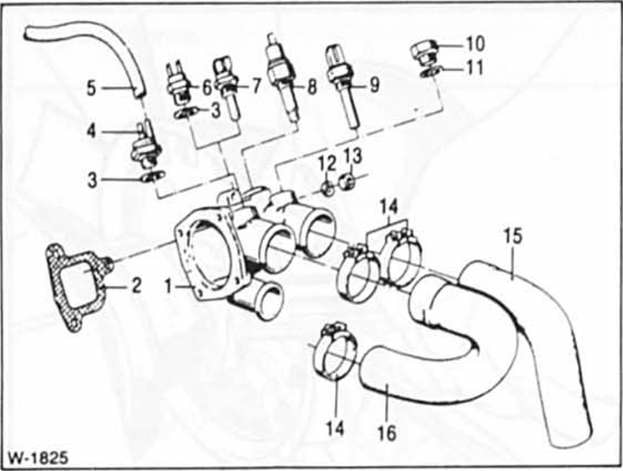

BMW5 Reparaturanleitung. Anschluÿbelegung thermostatgehäuse m30-motor


  1. Thermostatgehause,
  2.  dichtung,
  3. dichtring,
  4. thermoventll,
  5. unterdruckschlauch, schwarz,
  6. temperaturschalter,
  7. temperaturfühler, elnspritzanlage,
  8. temperaturgeberfür anzeige kühlmitteltemperatur,
  9. temperatur-zeitschalter,
  10. verschlußschraube,
  11. kupferdichtring.
  12. Sechskantmutter,
  13. federscheibe,
  14. schlauchschelle,
  15. 16 - schlauch.
