BMW5er Reparaturanleitung :: Motor m 20

Hinweis: die motoren m10/m30 haben gegenüber dem gezeigten motor folgende unterschiede. Nur 1 ventilfeder. 2 Federteller unterhalb der ventilfeder. Kipphebelfixierung auf der achse mittels sprengringen (mit anlaufringen), federn auf der kipphebelachse zwischen den einzelnen kipphebeln.

BMW5 Reparaturanleitung. Motor m 20

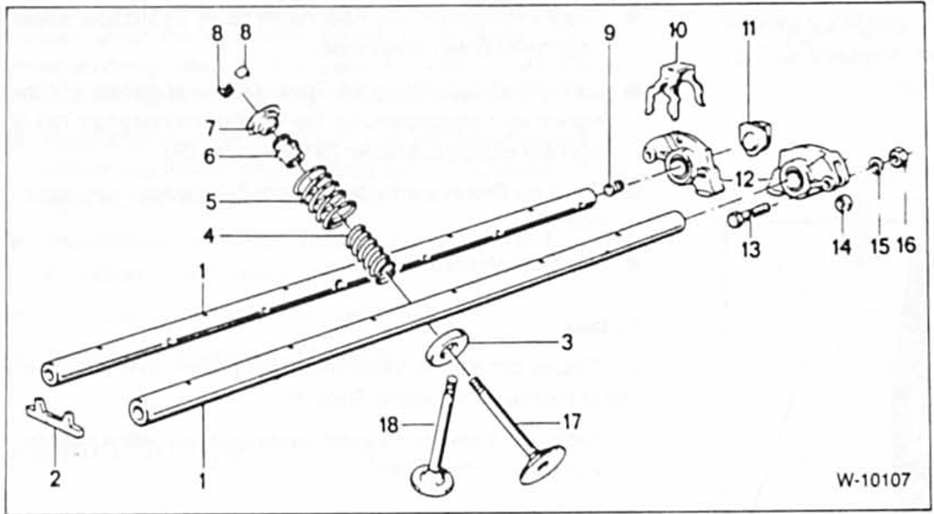

  1. Kipphebelachse
  2.  halteblech
  3. federteller
  4.  ventilfeder
  5. ventilfeder
  6. ventilschaftabdichtung
  7. federteller oben
  8. ventilkegelstück
  9. stopfen
  10. klammer
  11. verschlußstopfen
  12. kipphebel
  13. schraube
  14. exzenter
  15. beilagscheibe
  16. sechskantmutter
  17. einlaßventil
  18. auslaßventil
